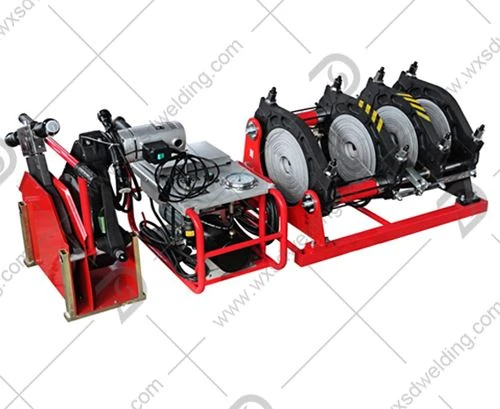

HDPE trubkalarini birlashtiruvchi (shuningdek, ko't erituvchi payvandchi, HDPE termoyadroviy payvandlash mashinasi yoki poli quvurli payvandlash uskunasi deb ham ataladi) HDPE quvurlari va armaturalarini qo'shilish jarayonidan foydalangan holda birlashtirish uchun mo'ljallangan maxsus vositadir. Ushbu termal birlashma usuli ikkita HDPE quvurlarining uchlarini aniq eritilgan holatga qizdirishni o'z ichiga oladi, so'ngra ularni nazorat ostida bosim ostida bir-biriga bosib, choksiz, doimiy aloqa hosil qiladi. Olingan birikma quvurning o'zi kabi mustahkam bo'lib, sizib chiqishni yo'q qiladi va uzoq muddatli strukturaning yaxlitligini ta'minlaydi.
Asosiy komponentlar
1. Asosiy ramka: alyuminiy qotishmasi, quvur qisqichlari (slips) bilan jihozlangan
2. Isitish plitasi: PTFE (teflon) bilan qoplangan-yopishmaydigan quvur, mustaqil haroratni nazorat qilish tizimi
3. Rejalashtirish vositasi/trimmer: elektr ikki tomonlama kesish asbobi, chiplarni avtomatik olib tashlash-
4. Shlangi birlik: payvandlash bosimini ta'minlaydi, shu jumladan bosim o'lchagich, elektromagnit klapan va boshqalar.
5. Haroratni nazorat qilish tizimi: Raqamli harorat sozlagichi, PID nazorati, aniq sozlanishi harorat
6. Taymer: Mustaqil taymer, issiqlikni yutish va sovutish vaqtini qayd qiladi.
Butt termoyadroviy birikmasi qanday ishlaydi: 5 bosqichli jarayon
1-qadam: tayyorlash va kesish
Quvur uchlari ikki tomonlama kesuvchi pichoqli elektr rejalashtirish asbobi (trimmer) yordamida kvadrat shaklida kesiladi. Toza, kvadrat kesimlar termoyadroviy paytida to'g'ri tekislash va to'liq sirt bilan aloqa qilish uchun zarurdir.
2-qadam: tekislash
Kesilgan trubaning uchlari mashinaning jag'lariga mahkamlanadi va tekislanadi, shunda ular bo'shliqlarsiz bir-biriga to'g'ri keladi. Har qanday ofset ruxsat etilgan chegaralar ichida bo'lishi kerak; aks holda, tekislash qayta sozlanishi va uchlari -kesilishi kerak.
3-qadam: isitish (issiqlik)
Quvur uchlari PTFE{0}}qoplangan isitish plitasiga o'rnatilgan haroratda (odatda 270 darajagacha) bosim ostida bosiladi. Issiqlik quvur uchlariga singib ketadi, materialni eritadi va kichik payvand choki hosil qiladi. Isitish vaqti quvur diametri va devor qalinligiga bog'liq.
4-qadam: termoyadroviy
Isitish tugallangandan so'ng, sovutishni kamaytirish uchun issiq taxta tezda chiqariladi va eritilgan quvur uchlari gidravlik bosim yordamida bir-biriga bosiladi. Mashinaning gidravlik tizimi termoyadroviy faza davomida aniq interfeys bosimini saqlab, ichki va tashqi payvand choklarini hosil qiladi.
5-qadam: sovutish
Material sovib, kristall tuzilishini o'zgartirganda, bo'g'in qisqichlarda harakatsiz qoladi. Sovutish vaqti quvur diametri va devor qalinligiga bog'liq. Sovutish vaqtida bo'g'inni hech qachon harakatlantirmang yoki bezovta qilmang-erta olib tashlash bo'g'imning yaxlitligini buzishi mumkin.
6-qadam: Tekshirish va sinov
Sovutgandan so'ng, agar kerak bo'lsa, ichki va tashqi payvand choklarini olib tashlash mumkin. Sifat vizual tekshirish, gidrostatik bosim sinovi va ba'zi hollarda namuna bo'g'inlarini ultratovush yoki buzuvchi sinov orqali tekshiriladi.
Payvandlash jarayoni
Ilova
1. Kommunal muhandislik: suv ta'minoti, tabiiy gaz va kanalizatsiya quvurlarini yotqizish va ta'mirlash.
2. Sanoat sektori: Kimyo, energetika va metallurgiya sanoatida kislota va gidroksidi transport quvurlari.
3. Qishloq xo'jaligini sug'orish: qishloq xo'jaligi erlarini sug'orish, suv omborlari suvini burish va dengiz suvini tuzsizlantirish quvurlari.
4. Boshqalar: kon qoldiqlari, chiqindixonaning oqishi oldini olish va suv osti kabellarini himoya qilish quvurlari va boshqalar.
Mashinalar to'plami
Nima uchun gidravlik butt termoyadroviy payvandlashni tanlash kerak?
Katta diametrli{0}}infratuzilma loyihalari (gaz, moy, suv) uchun gidravlik payvandlash mashinasi sanoat standarti hisoblanadi. Buning sababi:
ISO va ASTM muvofiqligi: Yuqori{0}}sifatli mashinalar ISO 21307 va ASTM F2620 standartlariga mos keladi va payvandlash parametrlari xalqaro xavfsizlik talablariga javob beradi.
Nozik bosim nazorati: Shlangi tizimlar quvur yuzasi bo'ylab doimiy bosimni (0-180 BAR) ta'minlaydi, diametri 315 mm dan ortiq bo'lganlar uchun juda muhimdir.
Maʼlumotlar jurnali: Muhim vazifalar{0}}ilovalarida payvand choki sifatini tasdiqlovchi hujjat kerak boʻladi. Avtomatik mashinalar payvandlash ma'lumotlarini yuklab olish uchun USB portlarini taklif qiladi.
Xizmat
1. Uni toza tuting - Mashinani chang, namlik va qoldiqlardan, ayniqsa isitish plitasi va gidravlik qismlardan saqlang
2. Muntazam kalibrlash - Vaqti-vaqti bilan harorat sozlagichi va bosim o'lchagichning aniqligini tekshiring
3. PTFE qoplamasini parvarish qilish - isitish plitasining qoplamasini shikastlanganligini tekshiring; quvur yopishib qolishining oldini olish uchun eskirgan bo'lsa, o'zgartiring
4. Shlangi tizimga texnik xizmat ko'rsatish - muntazam ravishda yog 'darajalarini, muhrlarni va shlanglarni tekshiring; yuqori sifatli -gidravlik moydan foydalaning
5. Pichoqni almashtirish - Toza, kvadrat kesimlarni ta'minlash uchun rejalashtirish asboblari pichoqlarini zerikarli bo'lganda almashtiring
6. Saqlash - quruq muhitda saqlang; isitish plitasini zarbadan himoya qilish
7. Operatorni o'qitish - Payvand chokining barqaror sifati va xavfsizligi uchun keng qamrovli o'quv dasturlariga sarmoya kiriting
Ixtiyoriy qismlar
TSS
Savol: Qoplama termoyadroviy mashinalari qanday materiallarni payvandlashi mumkin?
Javob: Ko'pgina HDPE qotishma mashinalari pe, PP va PVDF quvurlari va armaturalarini payvandlashi mumkin. Har doim ishlab chiqaruvchi bilan materialning mosligini tekshiring.
Savol: Qo'shimcha birikmalar qancha vaqt davom etadi?
Javob: To'g'ri o'rnatilgan va texnik xizmat ko'rsatilsa, HDPE bo'g'inlari 50 yildan ortiq davom etishi mumkin, bu quvurning ishlash muddatiga mos keladi.
Savol: Qopqoq sintezi uchun maksimal quvur hajmi qancha?
Javob: Diametri 40 mm dan 3000 mm (3 metr) gacha bo'lgan quvurlar uchun mashinalar mavjud bo'lib, undan kattaroq o'lchamlar uchun maxsus echimlar mavjud.
Savol: Ko'tlarni birlashtirishni dalada yoki faqat ustaxonalarda qilish mumkinmi?
Javob: Butt sintezi ham dalada (xandaklar, qurilish maydonchalari) va ustaxonalarda amalga oshirilishi mumkin. Portativ qo'lda va gidravlik mashinalar dala sharoitlari uchun maxsus mo'ljallangan.
Savol: HDPE qo'shimcha birikmalari qanday bosimga bardosh bera oladi?
Javob: PE100-sinfdagi HDPE quvurlari bilan truba dizayni va standartlarga qarab, ko'tarilgan termoyadroviy tizimlar 16 bar (232 psi) yoki undan ortiq bosimga bardosh bera oladi.
